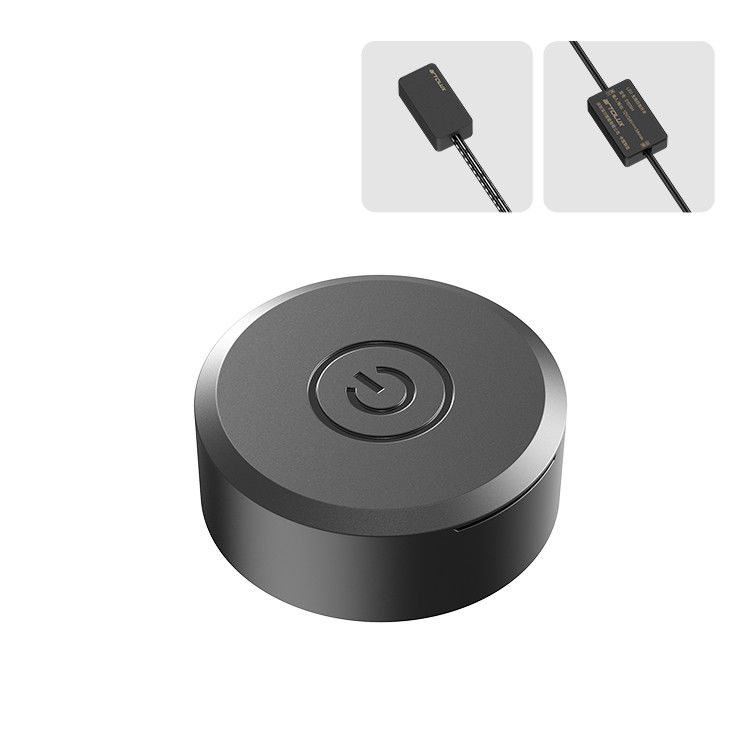

DC3V drahtloser Sensorschalter für Smart Home Automation mit einer Frequenz von 2,4 GHz

(Nur der Host-Controller hat Indikatoren, und der Slave hat keine Indikatoren)

1Rückstellknopf: Wird verwendet, um die Steuerung in den eingestellten Zustand zu versetzen oder die Steuerung zurückzusetzen.Drücken und halten Sie mehr als 5 Sekunden gedrückt, um das WIFI-Modul zurückzusetzen. Lang drücken für mehr als 10S, die Steuerung stellt die Fabrik 2.4GHz-Einstellungen, alle Fernbedienung Codes gelöscht werden, und das WLAN ist zurückgesetzt.

2Blauer Anzeiger: ((S1361.DIM.2S ist ohne diesen Anzeiger) Beschreibung des Wifi-Statusindikators

Schnelles Blinzeln (500 ms): Das Gerät wartet auf eine Netzwerkverteilung mit einem Schlüssel;

Langes Blinken (2S): Das Gerät wartet, bis der AP mit dem Netzwerk verbunden ist.

Stetig eingeschaltet: Das Gerät ist konfiguriert und der Router angeschlossen.

Ausgeschaltet: Das Gerät ist konfiguriert und kein Router ist angeschlossen.

3 Rotgrüner Indikator: ((S1361.DIM.2S ist ohne diesen Indikator)

Grün:Schalten Sie innerhalb von 30 Sekunden ein oder drücken Sie innerhalb von 30 Sekunden kurz auf den Reset-Button, das grüne Licht ist eingeschaltet, warten Sie auf die Verteilung des 2.4G-Netzwerks.Es gibt ein drahtloses Kommunikationssignal.;

Rot:Fehlerleuchten, Ausgangsüberlastung der Ausrüstung oder Kurzschluss;

4Strom-Eingangskabel: Verwenden Sie die rote DuPont 2541 männlichen Terminal, kann in unsere CA03 Aurora Stromversorgung eingefügt werden

5Festungsschraubloch: Die Steuerung kann mit der mitgelieferten Schraube an der Platine befestigt werden.

6Kommunikationsanschluss: Verbinden Sie die Host- und Slave-Controller oder den externen Reset-Button

7Ausgang schwarze Dupont 2541 weibliche Endung, verbunden mit schwarzen Dupont 2541 männlichen Endung monochrome Temperaturstreifen.

3.1), Fernbedienung und ein einziges Set Lichtausrichtung: Kurzdruck auf den Neustellknopf, die Vorrichtung tritt in den Einstellzustand ein,der Host und Sklave von S1361 werden mit dem Licht der ersten Gruppe verbunden, die zweite Gruppe, die dritte Gruppe, die vierte Gruppe, die fünfte Gruppe, die volle Lichtzyklus Änderung, dann drücken Sie die passende Taste der Fernbedienung, wird das entsprechende Licht dreimal aus,Das heißt, die Code-Verknüpfung ist erfolgreich;

3.2), Fernbedienung und mehrere Gruppen der Lichtausrichtung: beispielsweise Fernbedienung und zweite und dritte Ausrichtungsgruppe,folgen Sie zunächst dem vorherigen Schritt und die zweite Gruppen-Ausrichtung wird erfolgreich sein, drücken Sie dann kurz auf die Neustelltaste, um die dritte Gruppe von Lichtern einzuschalten, und schalten Sie dann mit der Fernbedienung die zweite Gruppe von Lichtern ein.zu diesem Zeitpunkt werden die zweite und dritte Gruppe von Lichtern angezündet, drückt die Fernbedienungsschaltfläche, die zweite und dritte Lichtgruppe wird dreimal ausgeschaltet, dann wird die Fernbedienung mit der zweiten und dritten Lichtgruppe abgestimmt;

3.3), Codefreigabe der Fernbedienung: Die Steuerung befindet sich im Einstellzustand und beim Drücken der Abstimmungs- und Freigabe-Tasten der Fernbedienung blinkt das grüne Licht, d. h.Das Code-Clearing erfolgreich.
